Top > 作製記

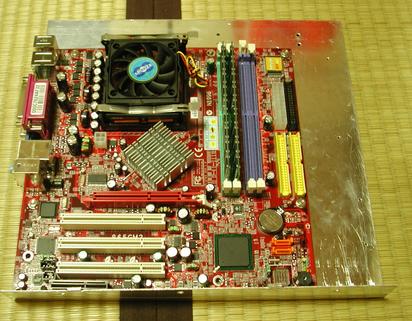

マザーボードの選定


MSIの865G Neo2-LSを選択した。外形は24cmx24cmである。 フロントパネル用のコネクタが充実しているので使い易い。

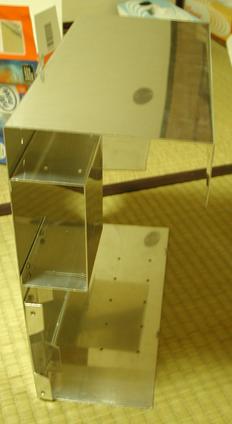

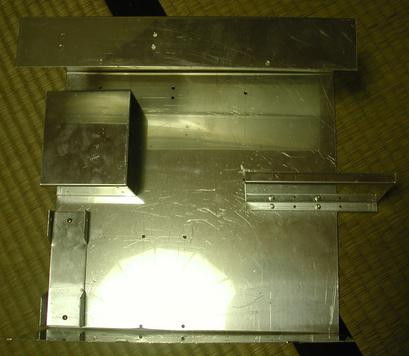

フレームの作製


旧型のフレームは作りが悪かったので大幅に作り変えた。アルミ板を曲げ機で曲げたり、切ったりしてフレームを作製。 メンテをしやすいように、マザーボードを付けるフレームとその他のパーツを付けるフレームを分けることにした。

ポリタンクの加工

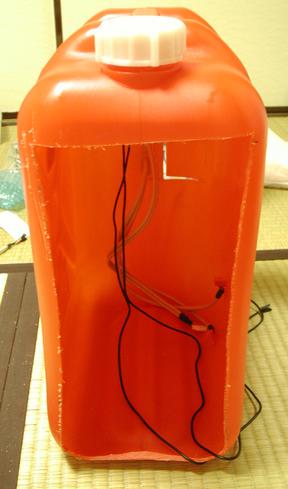

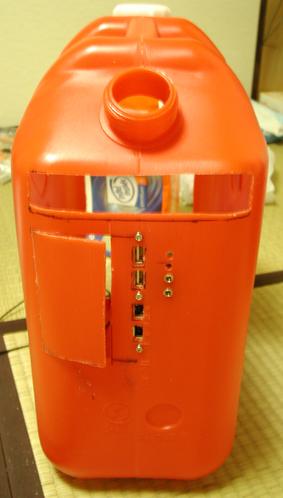

前のバージョンでは、ポリタンクの後ろを輪切りにしてしまったが、今回は必要最小限にとどめた。 前面では、フロッピーなどは3.5インチベイに入れることとしたため、3.5インチベイ用の部分を開けた。扉は、完全に切り取らずに残った部分がヒンジになるようにした。 使いやすさを考え、前面にI/Oポート(USB,IEEE1394,Audio)を作った。 また、外見をよくするために、できるだけポリタンク材料以外(特にCDドライブのふたの蝶番)が見えないようにした。

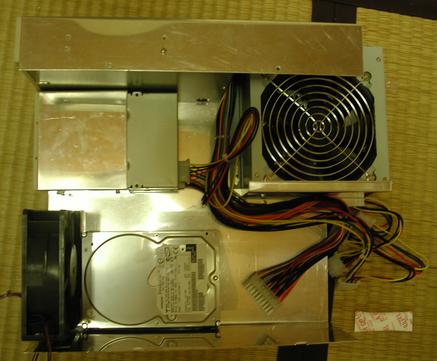

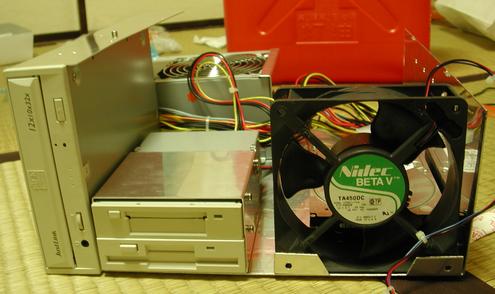

パーツの配置


マザーボード以外は全てこちらのフレームに取り付ける。 静音性と廃熱性を向上するため、前面のファンは12cmの大きなサイズのものにした。

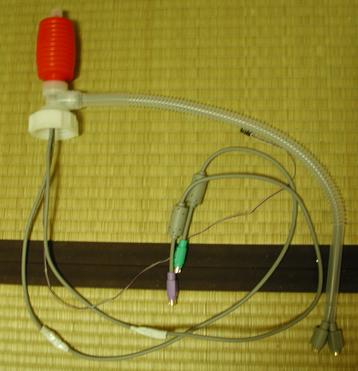

スイッチの組立


新型のポンプスイッチにキーボードとマウスの延長ケーブルを通して完成 延長ケーブルはそのままでは通らないので、一旦切ってから通して、またつないだ。

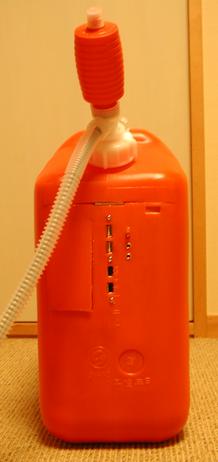

組立

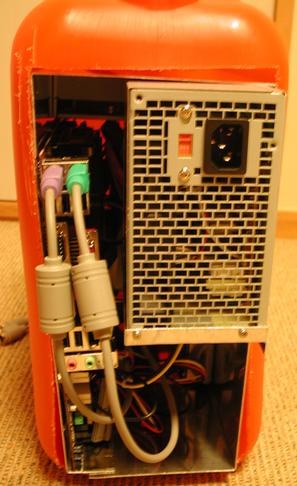

後ろ側から組み立てたフレームを入れ固定してできあがり。 ポンプスイッチも付けて完成。
